當前位置:首頁 > 產品中心 > 直流無刷電機驅動器 >

直流無刷電機驅動器

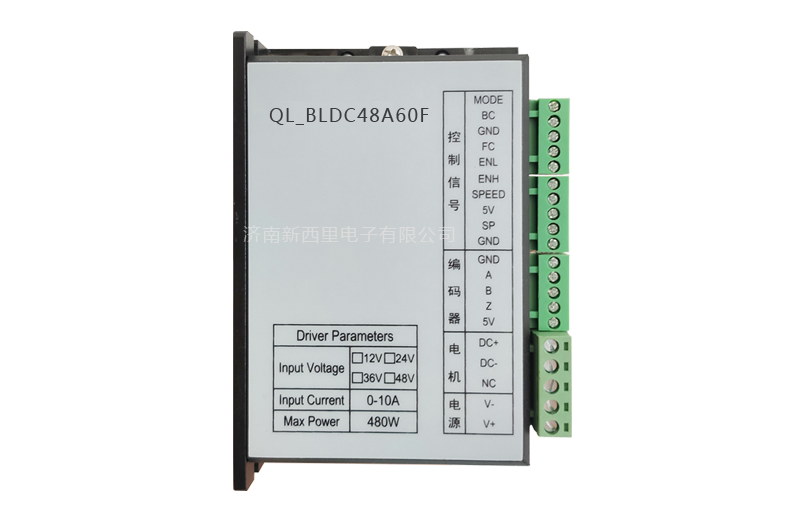

產品型號:QL_BLDC48A60F

QL_BLDC48A60F使用及操作說明

1.供電電壓24V-72V

2.電流閉環設計,低速力矩大,運行平穩;

3.正反轉使能;

4. 調速方式:0-5V模擬量;

5.具有過流、馬達堵轉等保護功能。

產品概述

QL_BDC48AXF直流無刷電機驅動器是我公司最新推出的,針對小功率無刷電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計,具有更高的抗干擾性及快速響應能力。本產品適合驅動峰值電流在80A以下,電源電壓DC24-72V中的任意一款低壓有霍爾三相直流無刷電機,并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具,低帶電動平板車等一系列的電氣自動化控制領域。

功能概述

本產品可以實現以下功能:

方波有霍爾速度開環運行

電氣性能指標

電氣性能(環境溫度Tj=25℃時)

供電電源

24-72V

額定電流

不大于80A

(依所配電機和額定負載而定)

額定功率

350,500,800,1KW,2.2KW

適配電機

適配輸出功率≤2.2KW的電機

絕緣電阻

在常溫下﹥500MΩ

絕緣強度

在常溫常壓下0.5KV1分鐘









使用環境參數:

冷卻方式

自然風冷(推薦使用強制風冷)

使用環境

場合

盡量避免粉塵,油霧及腐蝕性氣體

溫度

0℃~+50

濕度

80%RH,無凝露,無結霜

震動

0.5G4.9m/s2 10Hz-60Hz(非連續運行)

保存溫度

-20℃~+65








【提示注意】由于儲運環境溫度的劇烈變化,容易產生凝露或結霜,此時應把驅動器放置12小時以上,待驅動器溫度與環境溫度一致后方可通電運行。

端口說明(電源線,電機線為粗線,控制線,霍爾線為細線)

功能

標識

說明

控制信號端

白色線

對負極線短接正轉

黃色線

對負極線短接反轉

藍白線

信號負極

紅線

調速器供電線5V

綠線

調速器信號線(0-5V輸入)

黑線

調查速器負極

霍爾信號端

黑線

電機霍爾電源負極。

藍線

霍爾傳感器信號U相輸入。

綠線

霍爾傳感器信號V相輸入。

黃線

霍爾傳感器信號W相輸入。

紅線

電機霍爾電源正極。

電機及電源端

黃、綠、藍

電機三相輸出信號,接電機繞組

紅、黑

紅:電源正極。黑:電源負極
